Co to za kostka?

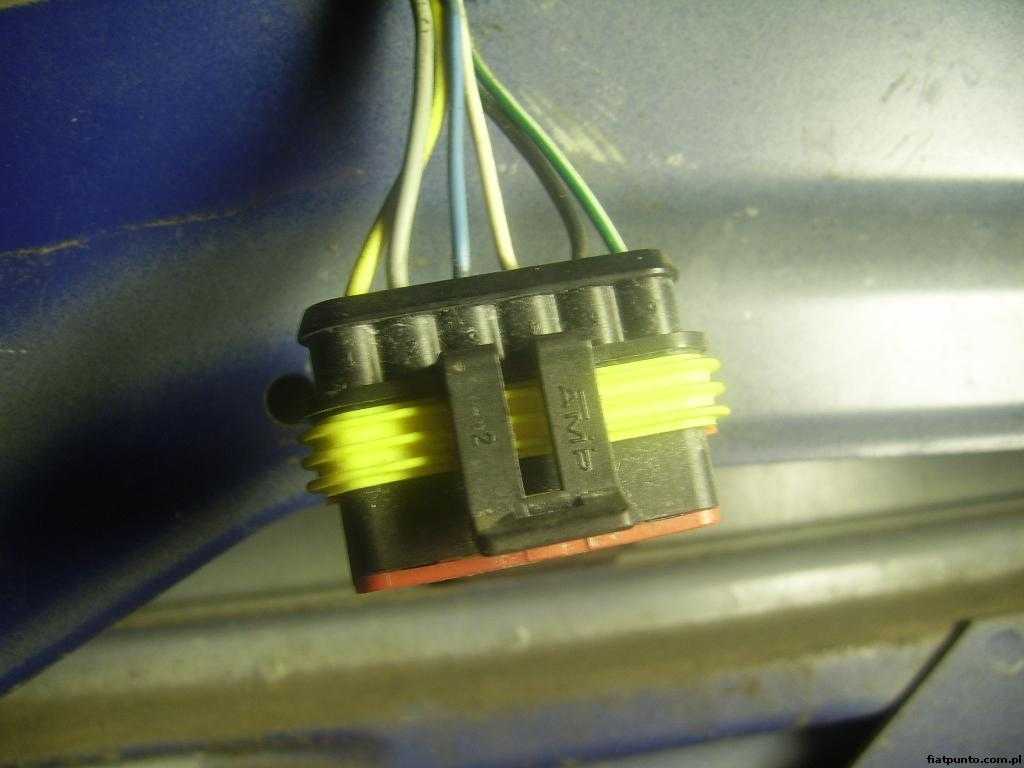

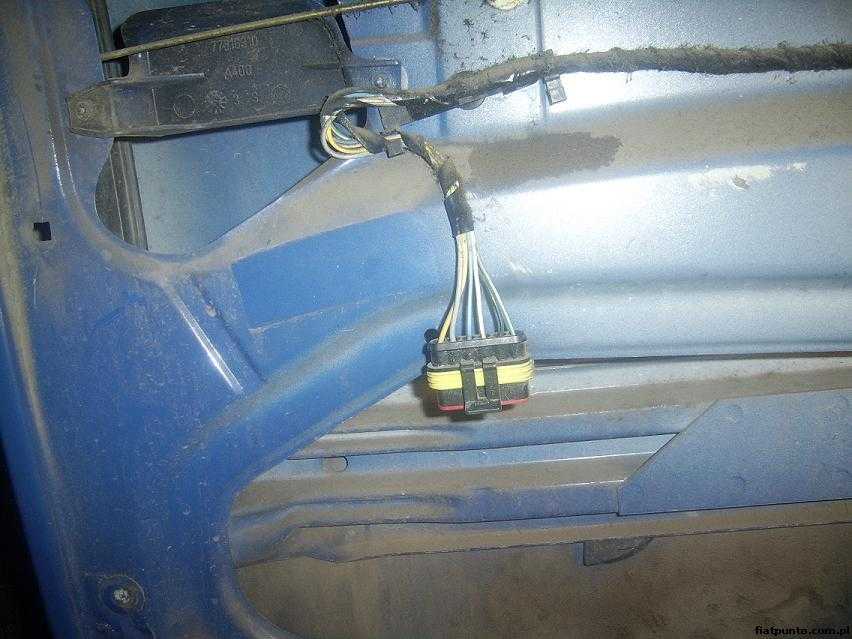

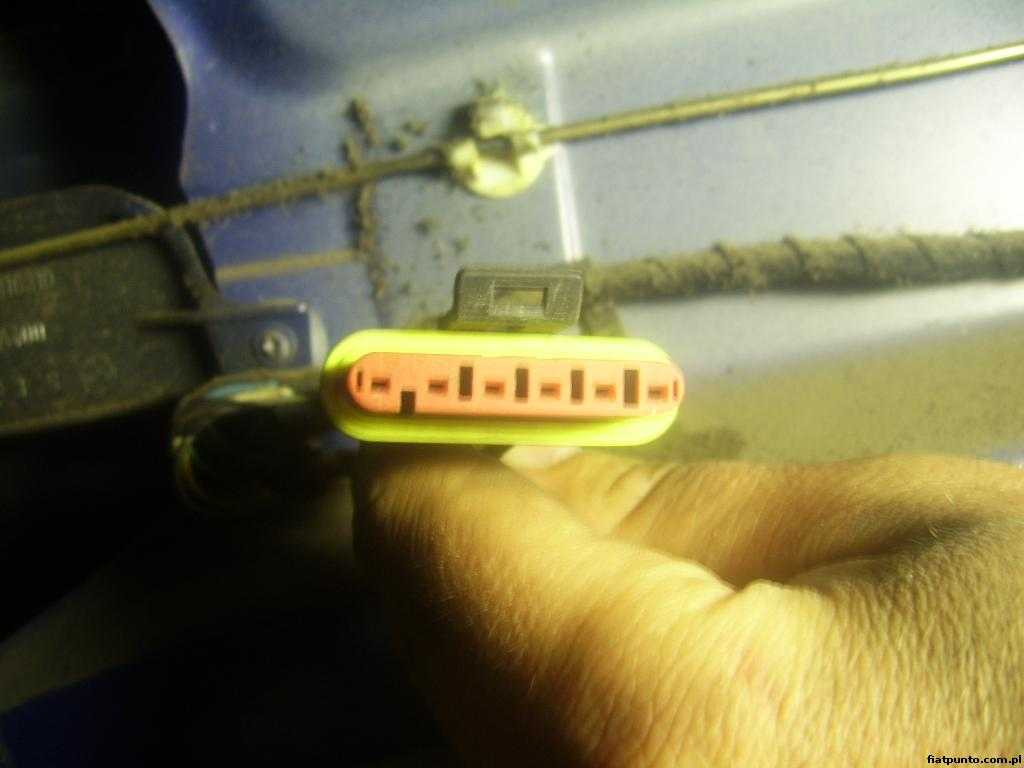

Zabralem sie dziś wieczorem za montowanie centralnego zamka w moim Puncie. Po rozebraniu bocznej tapicerki zauważylem taką oto kostkę:

Podejrzewam, że może być to kostka od oryginalnego zamka centralnego lub coś w tym stylu. Czy ktoś wie do czego może ona slużyć, a jesli faktycznie jest to kostka od centralnego zamka, to jak ją polączyć z dokupionym uniwersalnym centralnym zamkiem?

Dobrze podejrzewasz jest to złącze do orginalnego centralnego.

przewody:

żółty i szary - zasilanie napędu siłownika
niebieski (otwieranie), biały (zamykanie), sterowanie impulsem masy
czarny - masa
zielono-biały - lampka kontrolna otwarcia drzwi

Najlepszym rozwiązanie byłoby założenie orginalnych siłowników, ale jeśli już kupiłeś uniwersalny to też go możesz założyć, tylko troche wiecej roboty.
Niewiem jaki masz ten uniwersalny, ale siłownik sterujący powinien mieć 5 przewodów, we wiązce masz 6 (niewykorzystujesz zielono-białego)

Sprawdź czy masz moduł sterowania c.z (w schowku pasażera żółty przekaźnik)

Sprawdzałem w schowku i mam ten żółty przekaźnik. Co do tych kabli, to przy siłowniku master są 4 kable. No i problem przede wszystkim chciałbym podłączyć sterowanie centralnego zamka przez pilota. Czy zatem da to się podłączyć do oryginalnego sterownika c.z., czy muszę kłaść kable pod nowy sterownik?

To cię powinno zainteresować Smile

http://punto.autokacik.pl/Zrobtosam/zrobtosam_alarm_i_cz.html

http://punto.autokacik.pl/Zrobtosam/zrobtosam_zamek.html

No faktycznie może się przydać. Jak coś będzie nie tak, to będę się pytać Wink

drimkast napisał:

Co do tych kabli, to przy siłowniku master są 4 kable.

To trochę dziwne, bo do sterowania potrzebne jest 5 przewodów. Tak mam w orginalnym c.z w punciaku i w uniwersalnym w cc.

Ale skoro u ciebie są 4 przewody, to widocznie są jeszcze jakieś inne mastery (tak bardzo nie siedzę w temacie zamków)
A co do przewodów to oczywiście podłączasz się do orginalnych.
Jeśli chodzi o pilota, to musisz posiadać albo radiowy sterwnik c.z, albo alarm z wyjściem na c.z

No i centralny zamek założony Smile

Dziękuję wszystkim za pomoc.
